3.2.7. Digitalisierung der Einzugsgebiete

3.2.7.1. Allgemeines

Die Einzugsgebiete können mit den QGIS Standard Werkzeug Polygonobjekt hinzufügen digitalisiert werden.

../../_images/qgis_standard_tools.jpg

Einzugsgebiete dürfen sich nicht überlappen und können 4 Verknüpfungen zu Abwasserknoten haben.

3.2.7.2. Digitalisieren

  • Wähle den Einrasten einschalten Knopf

../../_images/enable_snapping_button.jpg
  • Öffne die Projekt Objektfang Einstellungen, schalte den Layer Einzugsgebiet ein und schalte die Schnittpunkte vermeiden Checkbox für den Layer Einzugsgebiet ein

../../_images/avoid_overlap.jpg

Bemerkung

Neu erfasst Einzugsgebiete überlappen nicht mit bestehenden Einzugsgebieten dank diesen Einstellungen.

  • Setzen Sie den Layer Einzugsgebiet in den Bearbeitungsmodus

  • Benütze das Polygonobjekt hinzufügen Werkzeug, um eine neue Fläche zu digitalisieren.

../../_images/add_feature_tool.jpg
  • Starte das Digitalisieren mit einem Links-Klick und fahre mit Links-Klick für jeden Stützpunkt des Polygons fort

../../_images/catchment_area_digitizing1.jpg
  • Beende das Digitalisieren mit einem Rechts-Klick

Bemerkung

Beachte, dass der Endpunkt des Polygon der letzte Punkt ist, wo ein Links-Klick verwendet wurde.

  • Das Einzugsgebiet Objektattribute Fenster erscheint

../../_images/catchment_area_digitizing2.jpg
  • Wenn Sie fertig sind klicken Sie den OK Knopf

Bemerkung

Das neue Einzugsgebiet überlappt nicht mit den bestehenden Einzugsgebieten.

../../_images/catchment_area_digitizing3.jpg

Bemerkung

Um die Fläche eines ausgewählten Einzugsgebietes zu kontrollieren, kann im Abfrageergebnisse Fenster unter (abgeleitet) nachgeschaut werden.

Bemerkung

Für das Verknüpfen der Einzugsgebiete mit Abwasserknoten, vgl. das Kapitel Abwassernetz Elemente verbinden.

3.2.7.3. Bearbeitung

  • Sie können bestehende Bereiche mit dem Objekte abfragen Werkzeug bearbeiten.

../../_images/identify_feature_tool.jpg

Bemerkung

Es ist die Absicht, ein Menu im Eingabefenster zu erstellen, mit dem alle Ist-Zustand-Werte einfach in die Planungszustand-Felder übernommen werden können. Noch nicht realisiert.

3.2.7.4. Einzugsgebiete teilen

  • Bestehende Einzugsgebiete können mit dem Objekte zerteilen Werkzeug geteilt werden.

../../_images/split_tool.jpg
  • Das Einzugsgebiet muss nicht zuerst selektiert werden. Mit Links-Klicks wird die Trennlinie definiert. Mit einem Rechts-Klick wird abgeschlossen, wenn der letzte Punkt der Trennlinie abgesetzt ist.

3.2.7.5. Einzugsgebiet zusammenführen

Einzugsgebiet können mit dem Gewählte Objekte verschmelzen Tool zusammengeführt werden.

../../_images/merge_selected_feature_tool.jpg
  • Wähle den Layer Einzugsgebiet und starte den Bearbeitungsmodus

  • Mindestens zwei Einzugsgebiet auswählen, die zusammengeführt werden sollen

  • Klicke das Gewählte Objekte verschmelzen Tool. -> Das Objektattribute verschmelzen Fenster erscheint.

../../_images/merge_feature_attributes.jpg
  • Wähle, welcher Wert von welchem alten Datensatz übernommen wird. Kontrolliere die Werte in den Feldern Obj_ID, Bezeichnung. Dann klicke OK. Die Einstellung im Feld Fläche kann ignoriert werden, da die Fläche der zusammengefügten Objekte sowieso neu berechnet wird.

Achtung

Wenn man einen Datensatz auswählt und auf den Knopf Take attributes from the selected feature klickt, dann werden vorherige manuelle Änderungen zurückgestellt. Wenn der Knopf benutzt wurde, dann muss einer der Wert im Feld Bezeichnung manuell gewählt werden (sonst wird Bezeichnung nicht übernommen und NULL als Wert eingetragen).

3.2.7.6. Einzugsgebiete mit Abwasserknoten verbinden

Einzugsgebiete werden mit dem Tool Connect wastewater networkelements verknüpft (es ist das gleiche Tool, mit dem Haltungen und Abwasserknoten verknüpft werden, vgl. den Beschrieb im Kapitel Bearbeiten in TWW).

../../_images/connect_wastewater_network_elements_button.jpg
  • Es spielt keine Rolle, welcher Layer ausgewählt ist

  • Der Layer Einzugsgebiet muss im Bearbeitungsmodus sein

  • Klicke den Verbinde Abwassernetzelement Knopf

  • Wenn der Mausezeiger über eine Einzugsgebiets-Grenze fährt, dann wird das Einzugsgebiet markiert: jetzt kann man klicken

  • Den Mausezeiger zu einem Abwassernetzelement führen, mit dem das Einzugsgebiet verknüpft werden soll (wieder werden wählbare Objekte markiert) und dort wieder klicken

../../_images/catchment_area_connect2.jpg
  • Ein Fenster erscheint, in dem gewählt werden kann, welche Verknüpfung(en) definiert wird.

  • Wenn die Verknüpfung gespeichert wurde, erscheint ein blauer Mitteilungsbalken oben im Kartenfenster

  • Nach dem Sichern werden die Einzugsgebiet Verbindungslinien sichtbar, wenn diese Layer sichtbar gestellt sind.

../../_images/catchment_area_connect3.jpg

Bemerkung

Im VSA-DSS-Datenmodell können Einzugsgebiete mit Abwasserknoten oder mit Haltungen verknüpft werden. Weil viele Hydraulikprogramme die Verknüpfung mit Haltungen nicht unterstützen, verknüpft dieses TWW-Tool nur mit Abwasserknoten und nicht mit Haltungen.

Bemerkung

Das Tool prüft nicht, ob der gewählte Abwasserknoten im PAA-Netz (primäre Abwasseranlage) ist. Es ist Aufgabe des Benutzers, den richtigen Abwasserknoten zu wählen. Hinweise dazu finden sie in VSA Wegleitung Daten der Siedlungsentwässerung, Teil Erfassungsrichtlinien

Mit dem Tool können nicht mehrere Einzugsgebiete auf einmal mit einem Abwasserknoten verknüpft werden. Wenn das gewünscht ist, müssen die Einzugsgebiet ausgewählt werden, dann die Attributtabelle öffnen und den Mehrfach-Editier-Modus starten. Der gewünschte Abwasserknoten kann dann aus der Liste der vorhandenen Abwasserknoten gewählt werden

Um eine Verknüpfung mit einem Abwasserknoten zu löschen, kann das Einzugsgebiet mit dem Objekte abfragen Werkzeug bearbeiten werden.

3.2.7.7. The ‚duplicate coord‘-error

After digitizing catchment areas and export to DSS, you will probably get the message, that your exportfile is not valid. In the ilivalidator.log-file can be messages like:

Error: line nnnn: DSS_2020_1_LV95.Siedlungsentwaesserung.Einzugsgebiet: tid chmmmm: duplicate coord at (x.xxx, y.yyy, NaN)

The reason is: in the XTF-file, coordinates are writen with 0.001m (1mm). Vertex-points in QGIS can differed by only 0.0001m (0.01mm) or less.

Bemerkung

Do not work with a export-file, that is not valid. Be aware that you will not be able to import a not valid file in TWW.

Solutions:

  • In layer-properties of the catchment area, tab digitizing, check remove duplicate nodes and add 0.001 as Geometry precision [m]

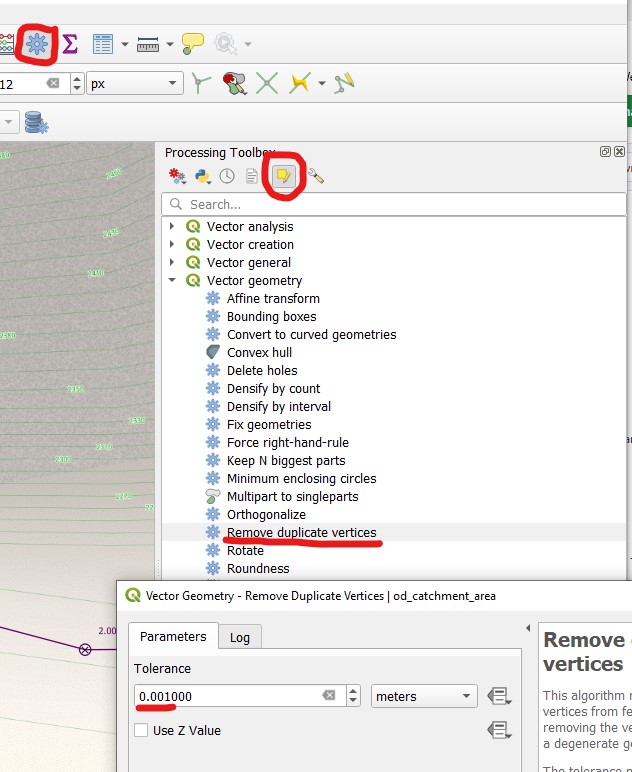

  • If there are already duplicate nodes in the data, you can eliminate them with processing toolbox, Edit Features in-Place, Remove duplicate vertices, Tolerance = 0.001m

../../_images/remove_duplicate_nodes.jpg
