Hinzufügen oder Bearbeiten von Stammkarten
Added in version 2025.0.
Eine Anleitung zum hinzufügen und bearbeiten von Stammkarten in TWW.

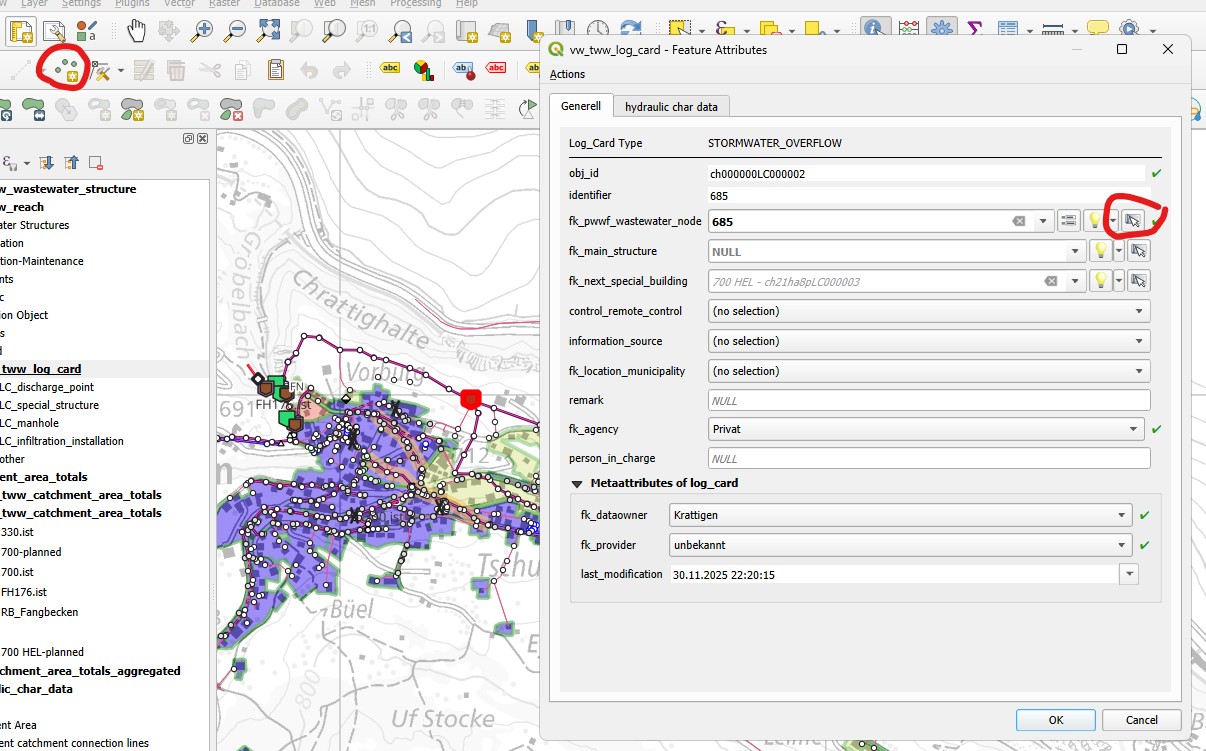

Hinzufügen / Bearbeiten von Stammkarten
Fügen Sie einen neuen Punktdatensatz in der Ebene vw_tww_Stammkarte hinzu, indem Sie mit dem QGIS-Werkzeug „Punkt hinzufügen“ irgendwo auf die Karte klicken.
Den Abwasserknoten der Stammkarte in der Karte wählen.
Versuchen Sie nicht, die Bezeichnung der Stammkarte zu ändern: Die Bezeichnung wird standardmäßig auf die Bezeichnung des Abwasserknotens gesetzt.
Wähle einen Wert in FS_Buero (dieses Feld ist zwingend, weil dieser Wert in DSS-mini zwingend ist).
Klicke OK.

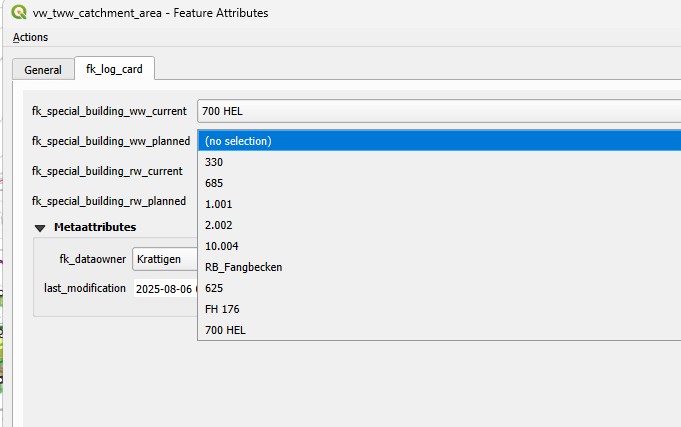

Einzugsgebiete mit der Stammkarte verknüpfen
Die Datenbank ist nun bereit, die Einzugsgebiets-Datensätze mit den Logkarten zu verknüpfen. In vw_tww_Einzugsgebiet.FS_SBW_* sind die Stammkarten auswählbar, die zu einem Spezialbauwerk gehören. Verwenden Sie den Multiedit oder den Feldrechner, um die FS_SBW_*-Felder zu bearbeiten.
Kontrolliere die verknüpften Einzugsgebiete mit dem Layer vw_tww_catchment_area_totals (polygon)
Die mit FS_SBW_SW_Ist verbundenen Einzugsgebiete werden nach Klicken der Schaltfläche „Netzwerktopologie aktualisieren“ (TWW-SQL-Knopf) im Layer vw_tww_catchment_area_totals (Polygon) angezeigt. Die Felder dieser Ebene (Einwohnerzahl, Fläche usw.) werden in der aktuellen Version (2025.0.2) nicht automatisch berechnet. Verwenden Sie statistische Funktionen, um die benötigten Werte zu ermitteln. In Version 2025.0.2 werden die anderen Verbindungen (FS_SBW_SW_geplant oder FS_SBW_RW_Ist/geplant) nicht visualisiert.

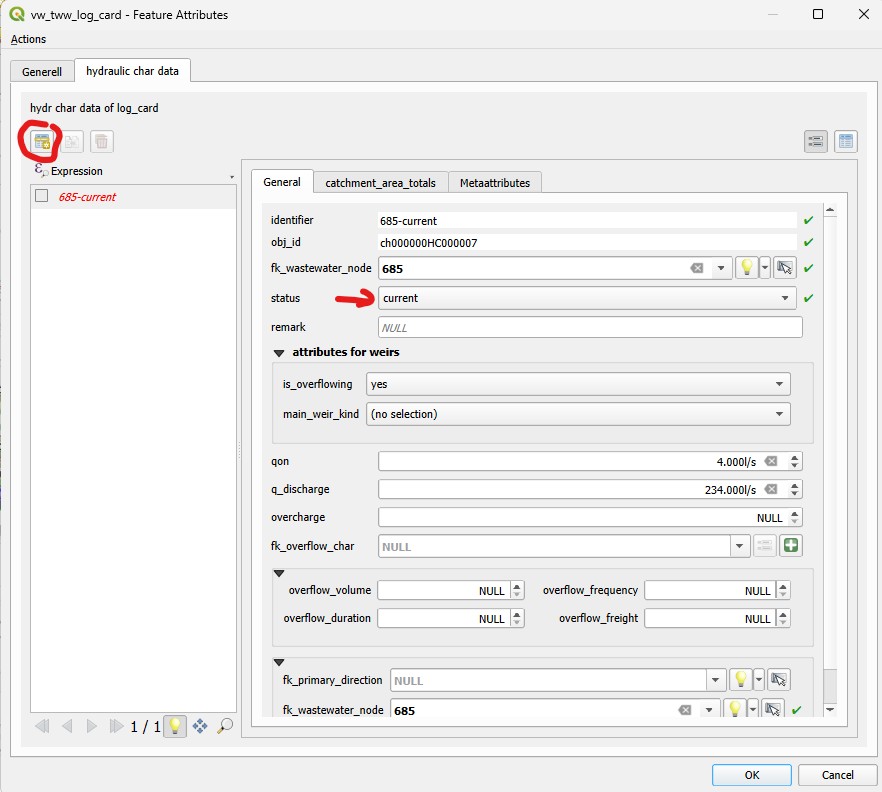

Bearbeiten Hydr_Kennwerte
Um die Hydr_Kennwerte zu bearbeiten, bearbeiten Sie den entsprechenden Datensatz in der Ebene vw_tww_Stammkarte erneut. Fügen Sie im Tab „Hydr_Kennwerte“ einen neuen Datensatz hinzu und wählen Sie einen Status aus. Die Bezeichnung des Hydr_Kennwerte-Datensatzes wird automatisch auf die Stammkarte.Bezeichnung-Status gesetzt (Problem: Wenn die Bezeichnung des Abwasserknotens zu lang ist, ist auch die Bezeichnung der Stammkarte zu lang -> Hydr_Kennwerte.Bezeichnung ist viel zu lang!).
Welche Felder editierbar sind, hängt von der Funktion des Spezialbauwerks ab: Pumpenattribute sind nur für Pumpen sichtbar, Wehrattribute (sowie Überlaufergebnisse) sind nur für Spezialbauwerke mit Überlauf sichtbar.

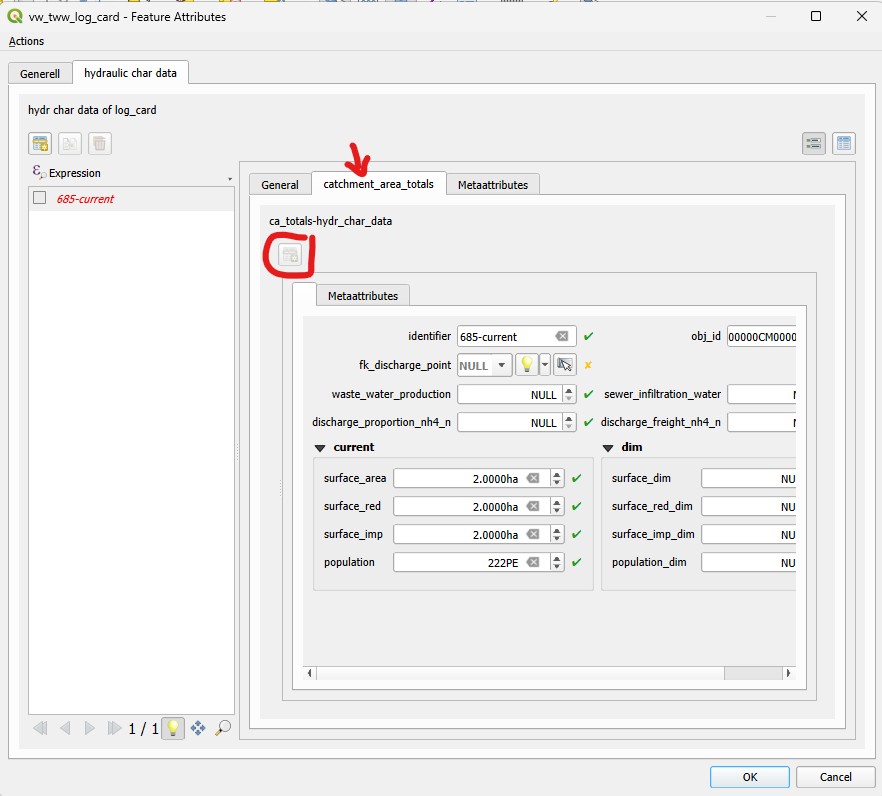

Bearbeiten von Gesamteinzugsgebieten
Auch die Gesamteinzugsgebiete werden im Layer vw_tww_Stammkarte bearbeitet. Wählen Sie die Hydr_Kennwerte aus, verwenden Sie die Registerkarte Gesamteinzugsgebiet und fügen Sie einen neuen Datensatz hinzu. Die Bezeichnung sollte auf die Bezeichnung der Hydr_Kennwerte gesetzt werden. Die Werte müssen manuell eingegeben werden (Stand Version 2025.0.2).
