Customisation of labeling and symbology behaviour

Relevant fields

Das Symbolisierungs- und Beschriftungsverhalten von tww_app.vw_tww_wastewater_structure hängt von den folgenden Feldern ab:

• _channel_function_hierarchic

• _channel_usage_current

Diese beiden Werte werden in tww_od.wastewater_node gespeichert und durch Trigger aktualisiert. Diese Trigger sind so definiert, dass der Datenbankadministrator Einfluss auf die Beschriftung/Symbolisierung nehmen kann.

Beschriftung

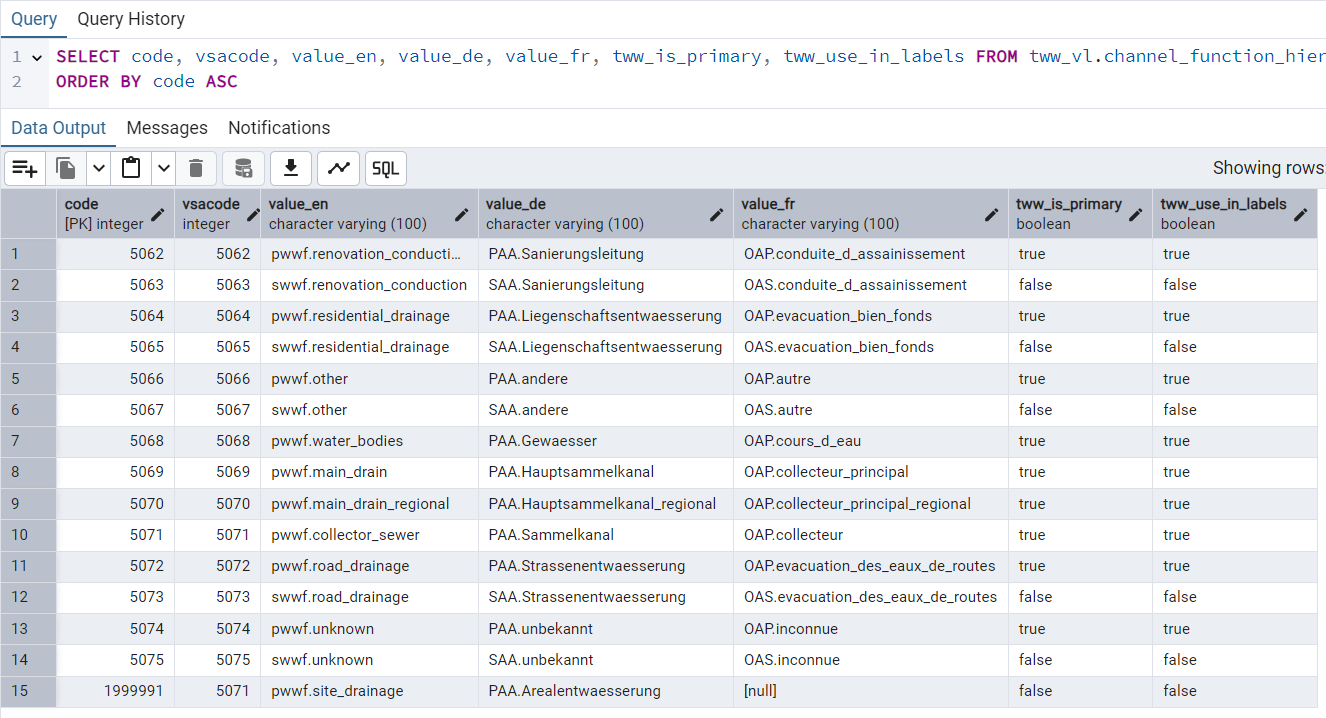

Standardmäßig werden nur Einläufe aus primären Haltungen, aber alle Ausläufe unabhängig von der Hierarchie gekennzeichnet. Um auch sekundäre Einläufe zu beschriften, setzen Sie das Feld tww_vl.channel_function_hierarchic.tww_include_in_labels für alle Einträge auf true.

Symbolisierung

Die relevanten Felder werden dem primären Abwasserknoten eines Abwasserbauwerks entnommen. Die zugehörigen Kanalwerte werden durch Trigger definiert, die folgendes Priorisierungsschema verwenden

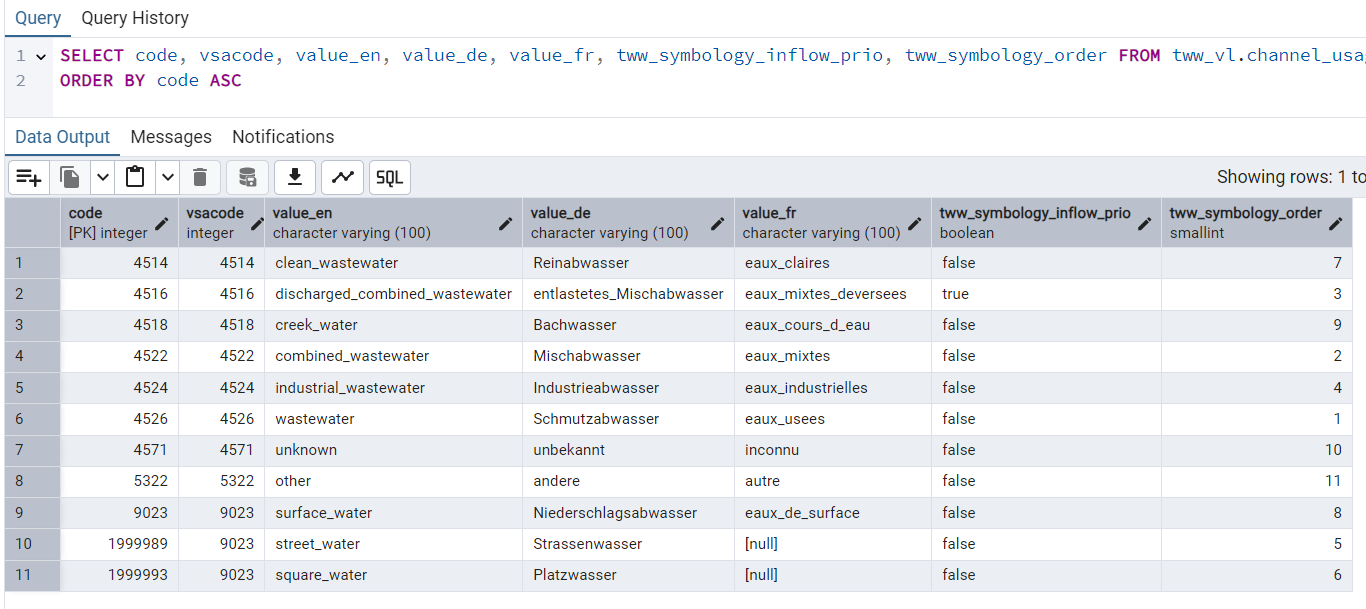

1. Einläufe, deren tww_vl.channel_usage_current.tww_symbology_inflow_prio = true

2. outgoing channels by tww_vl.channel_function_hierarchic.tww_symbology_order

3. incoming channels by tww_vl.channel_function_hierarchic.tww_symbology_order

4. outgoing channels by tww_vl.channel_usage_current.tww_symbology_order

5. incoming channels by tww_vl.channel_usage_current.tww_symbology_order

By altering the corresponding field in tww_vl, the trigger logic’s behaviour can be influenced.
